300kw齒輪箱加載試驗臺（能耗型）
一 、詳細配置
序號
|
名 稱
|
數量
|
性能指標
|
|
1
|
水力測功器（雙向測試。模擬負載）
|
1套
|
完全滿足300kw/1500rpm加載試驗
獨有的恒轉矩控制方式，操作方便
通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值
|
|
2
|
校正工具
|
1臺
|
含200kg砝碼
|
|
3
|
計算機測控系統
|
1臺
|
CPU主控單元
勵磁驅動單元
數據采集單元
計算機、顯示器
系統測控軟件
|
|
4
|
驅動電機及控制器
|
1臺
|
額定功率315kw
|
二、設備功能
1、測試參數：轉速、扭矩、功率、溫度、振動、噪聲
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，數字PID自動控制
4、自動控制方式： 恒扭矩
5、動態曲線顯示
6、數據自動記錄保存
三、試驗方法、操作步驟
-
25%工況：通過計算機設定扭矩值=1900*25%=475Nm，
-
50%工況：通過計算機設定扭矩值=1900*50%=950Nm,
-
75%工況：通過計算機設定扭矩值=1900*75%=1425Nm,
-
100%工況：通過計算機設定扭矩值=1900*100%=1900Nm
四、其它

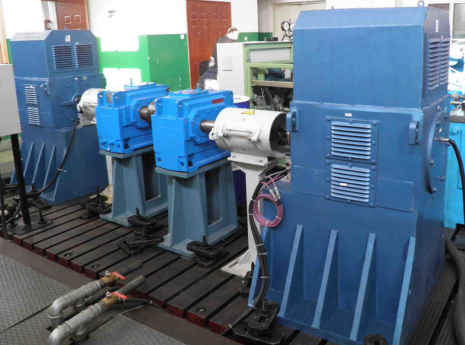

1、機械連接:驅動電機---齒輪箱----陪試齒輪箱--模擬負載
2、需方負責:機械安裝連接,供水系統
3、供方負責:設備調試
4、供電容量:315kw 380v
300kw齒輪箱加載試驗臺（節能型）
一 、詳細配置
|
序號
|
名 稱
|
數量
|
性能指標
|
|
1
|
電力測功器（雙向測試，模擬負載）
|
1套
|
完全滿足300kw/1500rpm加載試驗
獨有的恒轉矩控制方式，操作方便
通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值
|
|
2
|
測功器變頻柜
|
1臺
|
額定功率315kw
|
|
3
|
計算機測控系統
|
1臺
|
通信控制單元
數據采集單元
計算機、顯示器
系統測控軟件
|
|
4
|
驅動電機及控制器
|
1臺
|
額定功率315kw
|
二、設備功能
1、測試參數：轉速、扭矩、功率、溫度、振動、噪聲
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，數字PID自動控制
4、自動控制方式： 恒扭矩
5、動態曲線顯示
6、數據自動記錄保存
7、電力測功器發出的能量回饋至驅動電機，節能80%左右。
三、試驗方法、操作步驟
1、25%工況：通過計算機設定扭矩值=1900*25%=475Nm，
2、50%工況：通過計算機設定扭矩值=1900*50%=950Nm,
3、75%工況：通過計算機設定扭矩值=1900*75%=1425Nm,
4、100%工況：通過計算機設定扭矩值=1900*100%=1900Nm
四、其它
1、機械連接:驅動電機---齒輪箱----陪試齒輪箱--模擬負載
2、需方負責:機械安裝連接
3、供方負責:設備調試
4、供電容量:100kw 380v
|
